一、概述

地腳螺栓作為工業建筑、鋼結構、塔架設備等結構與混凝土基礎連接的核心受力部件，其選型直接影響整體結構的安全性與可靠性。本文基于《鋼結構錨栓選用圖集（20G112-2）》及電力行業標準DL/T 5154-2012，系統梳理常用地腳螺栓的結構類型、參數體系及強度標準，為工程設計與采購提供參考依據。

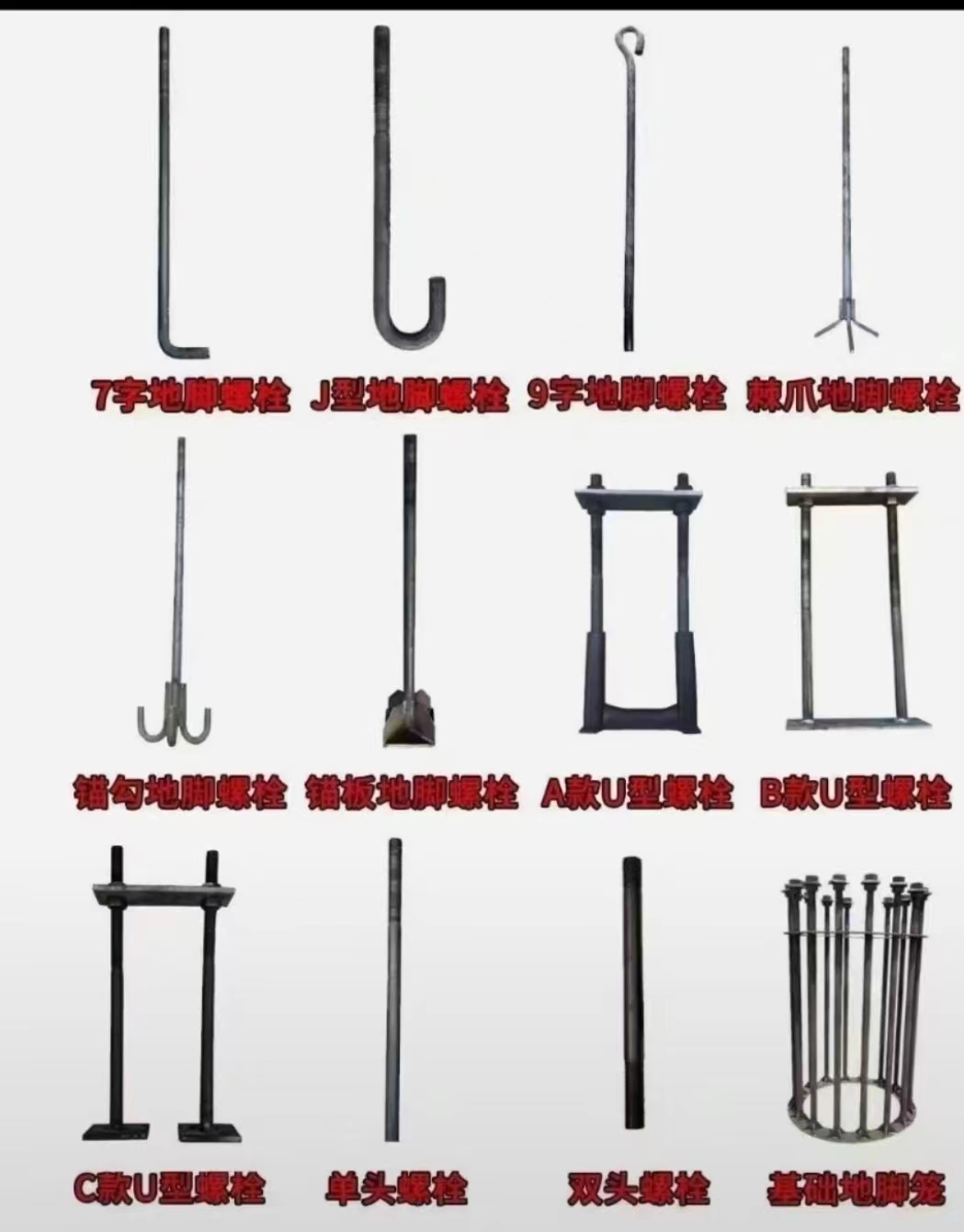

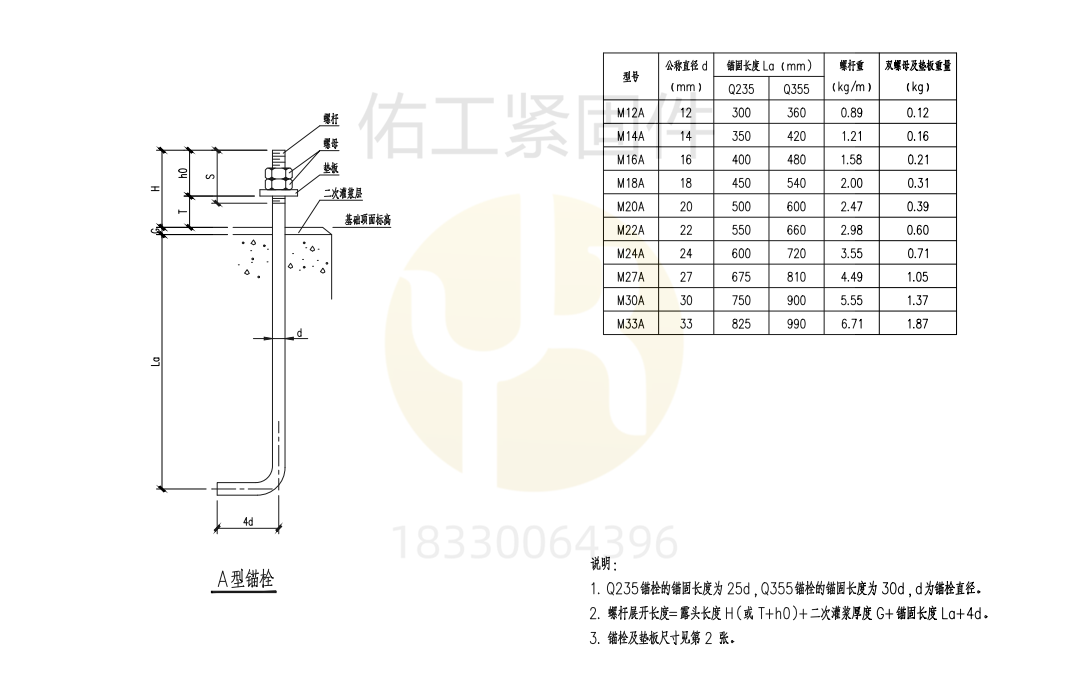

二、A型7字地腳螺栓參數說明

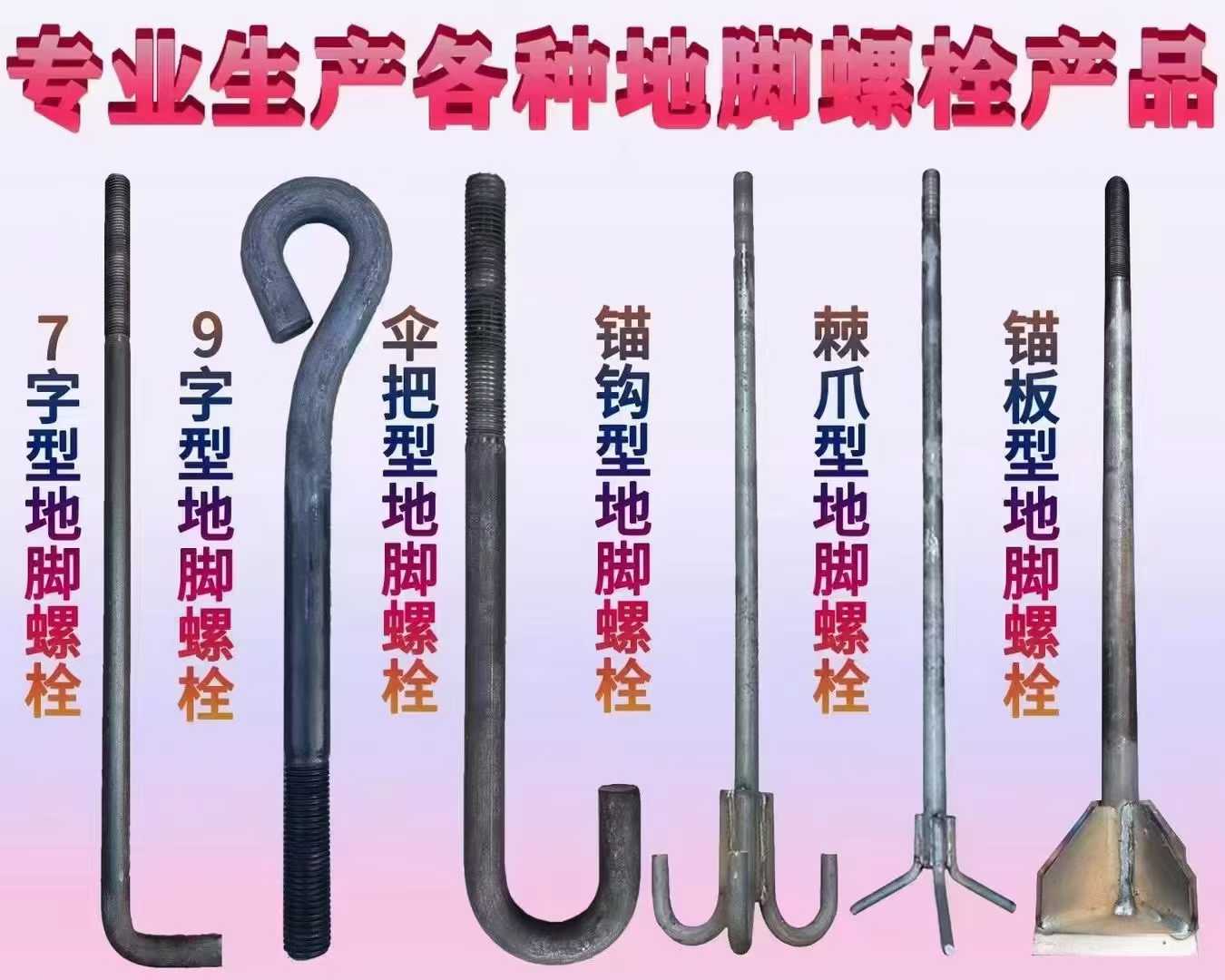

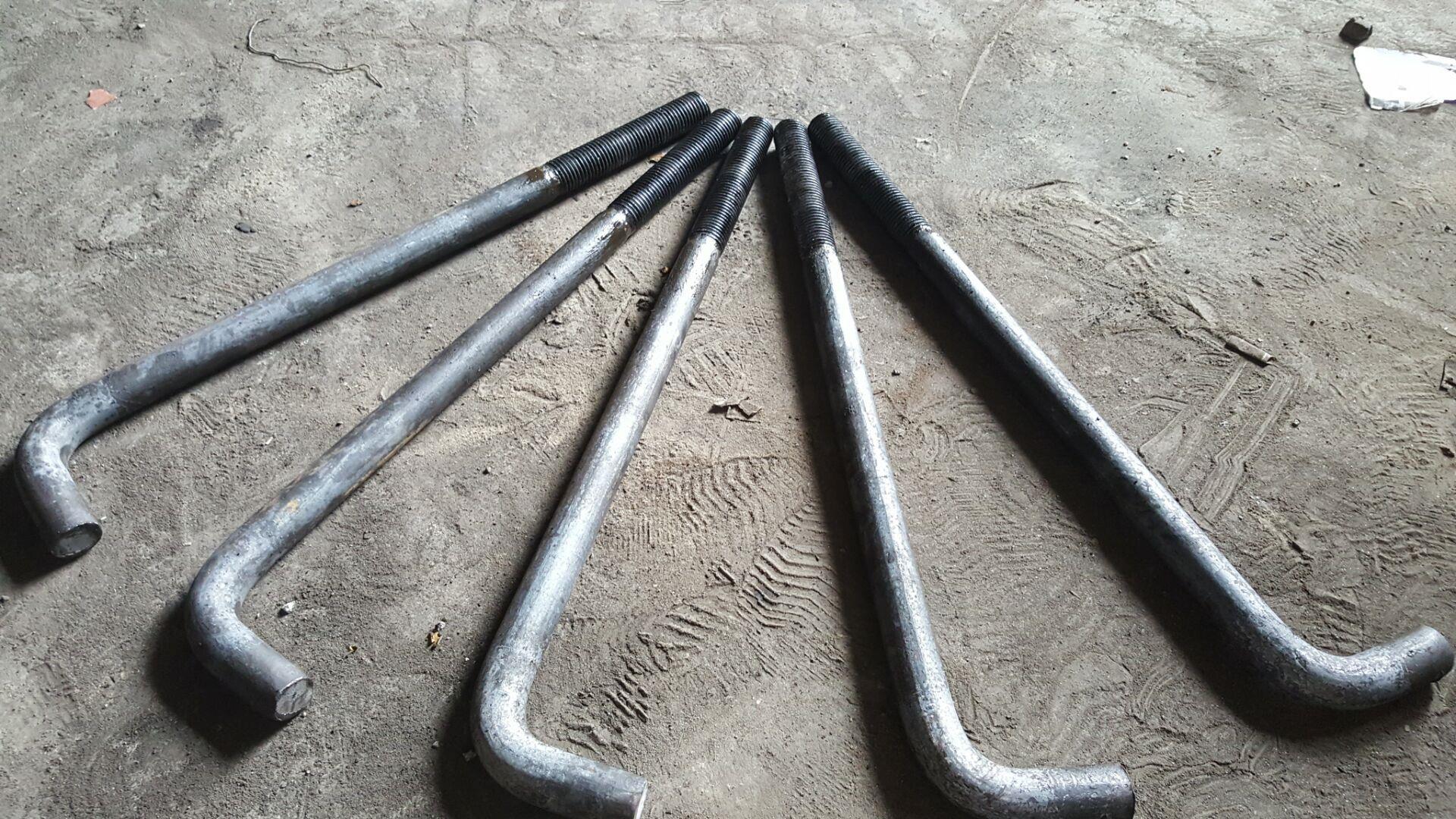

A型7字地腳螺栓是中小型鋼結構最常用的預埋錨栓形式，下端采用7字形彎折設計，通過與混凝土的握裹力提供抗拔承載力，安裝便捷且成本較低。

2.1 結構與計算規則

1. 結構組成：由螺桿、螺母、墊板三部分組成，預埋段彎折長度為4倍螺栓直徑（4d），頂部設置二次灌漿層調整安裝精度。

2. 錨固長度規則：Q235材質錨固長度為25d，Q355材質錨固長度為30d（d為螺栓公稱直徑）。

3. 長度計算公式：

2.2 規格參數表

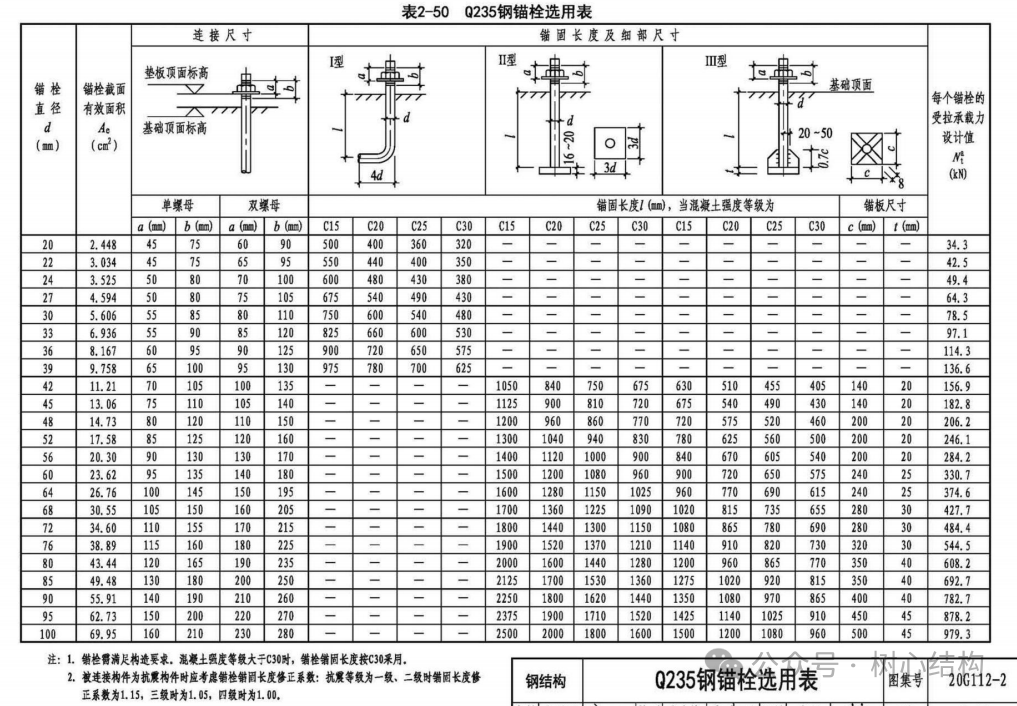

三、Q235B鋼錨栓選用參數

Q235B為普通碳素結構鋼，適用于受力較小、環境溫度不低于-20℃的常規工況，錨栓按結構形式分為三類：

1. I型（7字彎腳型）：適用于直徑≤39mm的小規格錨栓，依靠彎折段的機械錨固力提供抗拔承載力。

2. II型（直桿帶方錨板型）：適用于中等直徑錨栓，通過端部方形錨板增大承壓面積，提高抗拔性能。

3. III型（直桿帶十字錨板型）：適用于直徑≥42mm的大規格錨栓，十字錨板可進一步提升錨固可靠性。

3.1 核心參數說明

3.2 選用注意事項

1. 混凝土強度等級≥C30時，錨固長度按C30取值。

2. 抗震修正系數：一、二級抗震取1.15，三級取1.05，四級取1.00。

3. 錨栓露頭長度需滿足螺母擰緊及螺紋余量要求，通常不小于1.5倍螺栓直徑。

四、Q355B鋼錨栓選用參數

Q355B為低合金高強度結構鋼，強度較Q235B高約30%，適用于大跨度鋼結構、重型設備基礎及低溫環境工況，結構類型與Q235B錨栓一致。

4.1 核心參數說明

4.2 與Q235B錨栓的對比

1. 同直徑下，Q355B錨栓受拉承載力約為Q235B的1.29~1.31倍，可減小錨栓直徑或減少錨栓數量。

2. 相同承載力要求下，Q355B錨栓錨固長度更長，約為Q235B的1.25倍，需確保基礎埋深滿足要求。

3. Q355B韌性更好，可用于-40℃低溫環境，適用于北方嚴寒地區項目。

五、地腳螺栓強度標準解析

現行地腳螺栓標準已改為按性能等級分類，與電力行業標準DL/T 1236-2013保持一致，共分為4.6級、5.6級、8.8級三個等級，不再強制指定材質，便于按螺栓標準進行質量控制。

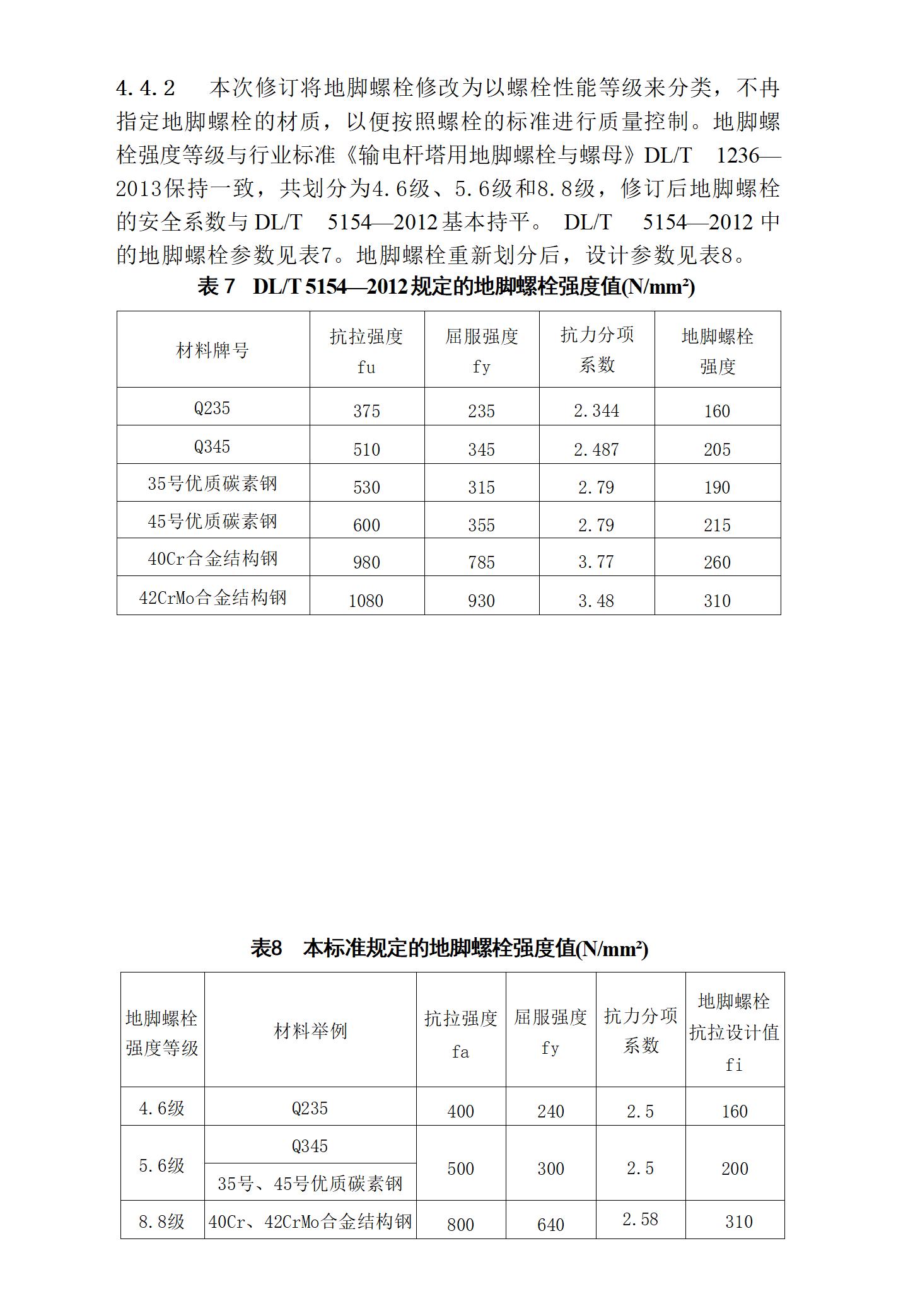

5.1 DL/T 5154-2012標準強度參數

5.2 現行標準強度參數

5.3 選用原則

1. 常規荷載工況優先選用4.6級（Q235）或5.6級（Q355）錨栓，經濟性好且施工便捷。

2. 大荷載、重要結構或有疲勞荷載要求的工況，可選用8.8級高強度錨栓，但需配套對應的高強度螺母與墊圈。

3. 腐蝕環境下，錨栓需做熱浸鍍鋅防腐處理，鍍鋅層厚度不小于85μm。

六、選型流程建議

1. 根據結構受力計算確定錨栓受拉承載力要求，初選錨栓直徑與數量。

2. 結合環境溫度、腐蝕條件、抗震要求確定錨栓材質與強度等級。

3. 根據混凝土強度等級查表確定錨固長度，驗證基礎埋深是否滿足要求。

4. 核對錨栓連接尺寸（墊板尺寸、螺母規格）與上部結構法蘭孔匹配。

5. 計算錨栓總長度，考慮露頭余量、二次灌漿層厚度及加工誤差。
