—— 基于 M8 至 M30 全系列規格的工程選型參考

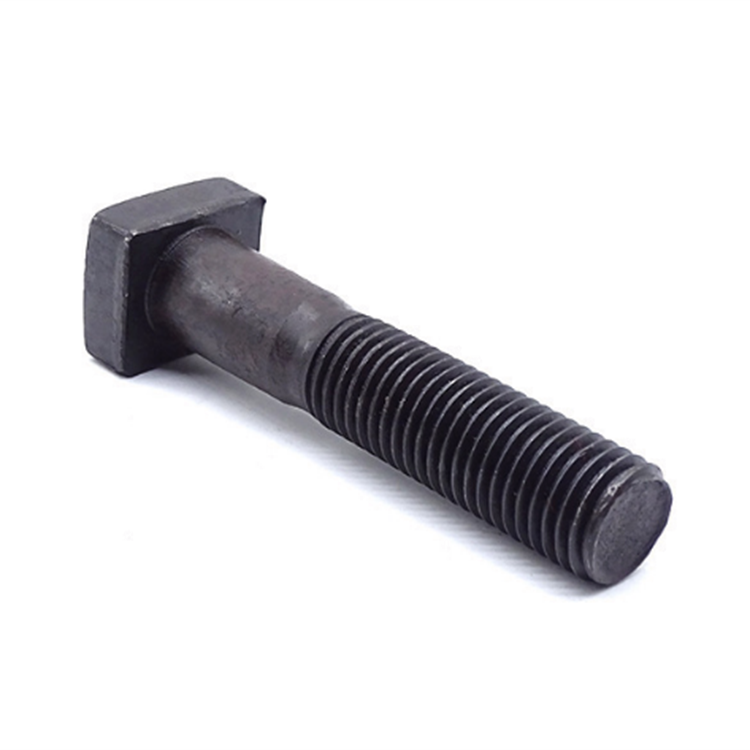

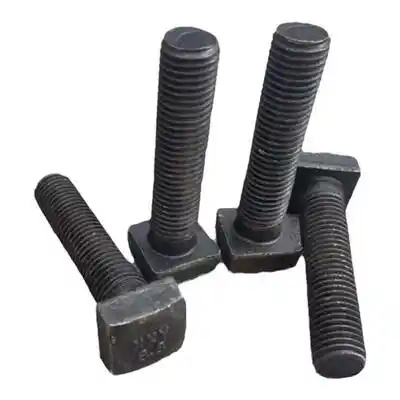

一、產品概述

四方螺栓，又稱方頭螺栓，是一種頭部呈正方形的緊固件。與常見的六角螺栓相比，四方螺栓的頭部提供了更大的扳手接觸面積，在高扭矩工況下不易打滑，可使用開口扳手、梅花扳手、套筒等多種工具進行操作。其結構簡單、受力可靠，廣泛應用于機械裝配、鋼結構連接、重型設備固定等工業領域。

本指南基于邯鄲市永年區佑工緊固件銷售有限公司生產的 7 個常用規格（M8、M10、M12、M16、M20、M24、M30），從尺寸參數、力學特性、適用場景、材質等級搭配等維度進行系統分析，為工程選型提供參考依據。

二、全系列規格尺寸參數表

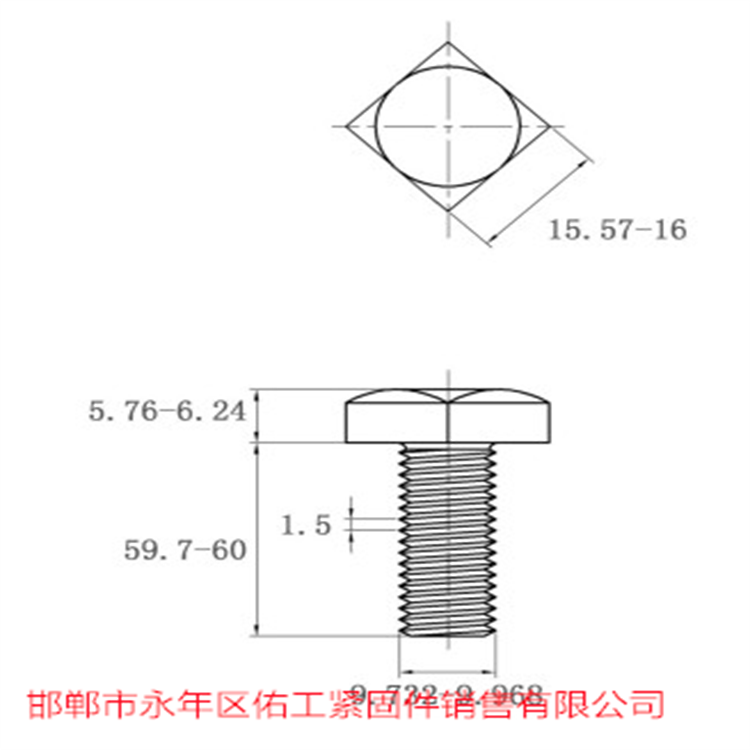

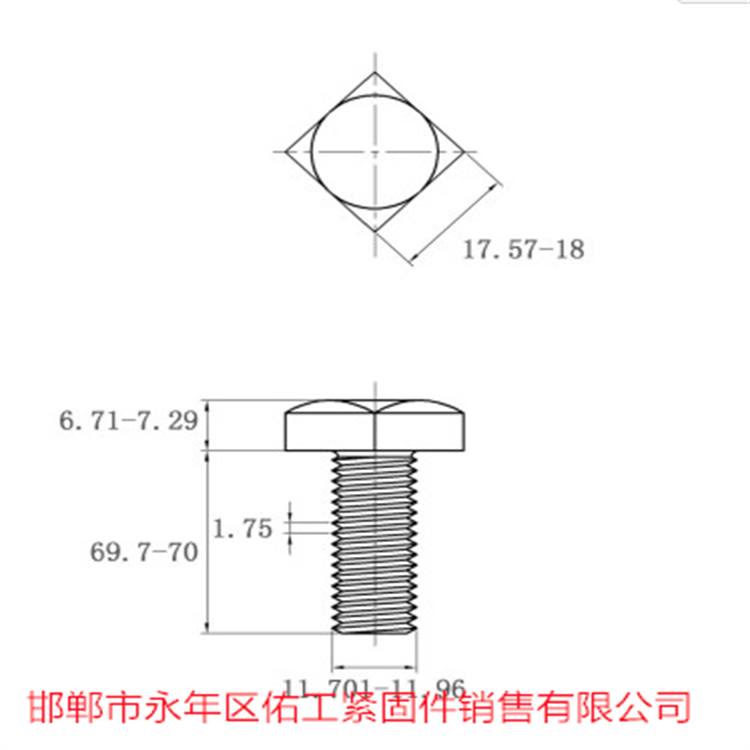

以下為 7 個規格四方螺栓的完整尺寸數據，所有尺寸單位均為毫米，標注形式為公差范圍（最小值 ~ 最大值）。

2.1 尺寸設計規律分析

從上述數據可以歸納出四方螺栓頭部尺寸與螺紋直徑之間的設計規律：

1. 方頭對邊與螺紋直徑的比值約為 1.47 ~ 1.61，小規格（M8、M10）比值偏大，以保證足夠的扳手接觸面積。

2. 頭部高度與方頭對邊的比值穩定在 0.37 ~ 0.39 之間，說明頭部厚度設計遵循統一的強度匹配原則。

3. 所有尺寸均以公差范圍形式標注，確保裝配互換性符合機械加工標準。

三、各規格使用場景分析

3.1 規格分級

按螺紋公稱直徑，可將 7 個規格劃分為三個等級：

3.2 輕型規格：M8 與 M10

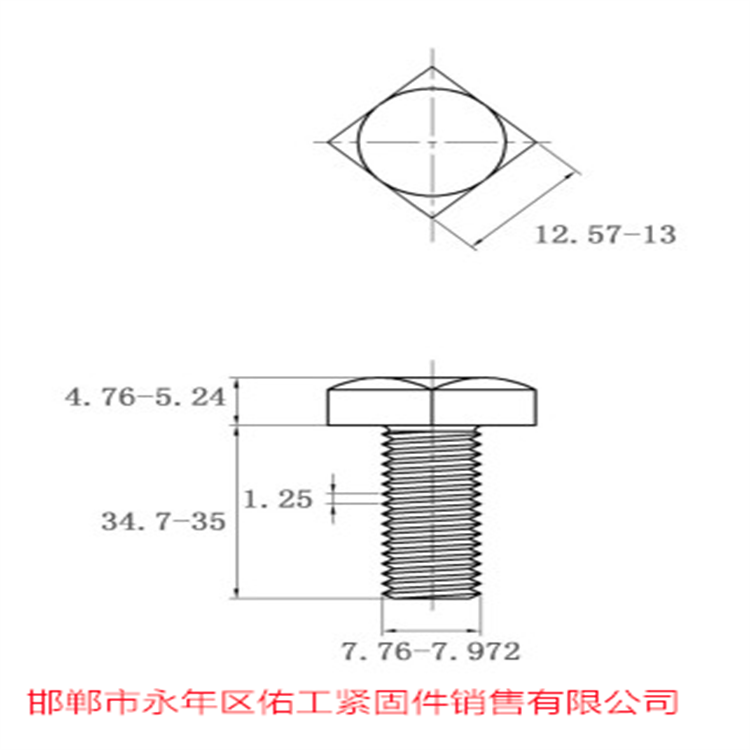

M8（方頭對邊 13mm）

該規格為系列中最小型號，全螺紋設計，長度按總長度，頭部小巧。適用于受力較小的場合，預緊力約 5 ~ 10 kN。

典型應用場景：

· 電氣控制柜的接地螺栓連接

· 輕型機械護罩、蓋板的固定

· 家具五金連接件（如工作臺腿座）

· 建筑室內輕鋼龍骨吊掛件

· 農機具小型調節機構的緊固

選用四方頭而非六角頭的理由：在空間狹小時，方頭比六角頭更易用開口扳手操作，且不易因振動而打滑。

M10（方頭對邊 16mm）

與 M8 同屬短螺栓系列，但頭部增大 23%，扭矩能力明顯提升，預緊力約 10 ~ 18 kN。

典型應用場景：

· 管道支架與管卡的固定螺栓

· 輕型輸送機軌道壓板

· 配電箱、儀表箱的安裝底座

· 建筑模板系統中的連接緊固

· 小型柴油機、空壓機地腳固定

小規格常用為總長短規格，適用于薄壁連接件或空間受限的安裝面，過長反而會造成干涉。

3.3 中型規格：M12 與 M16

M12（方頭對邊 18mm）

總長一般最短50mm，屬于中等長度，可穿過較厚的連接件，預緊力約 18 ~ 30 kN。

典型應用場景：

· 中型機械設備底座與減振墊固定

· 建筑鋼結構中檁條與主梁的連接

· 農業機械（旋耕機、播種機）的懸掛連接點

· 礦山輸送機托輥支架的緊固

· 倉儲貨架立柱與橫梁的連接

50mm 長度可滿足多數中等厚度連接件的夾緊需求，通用性最強。

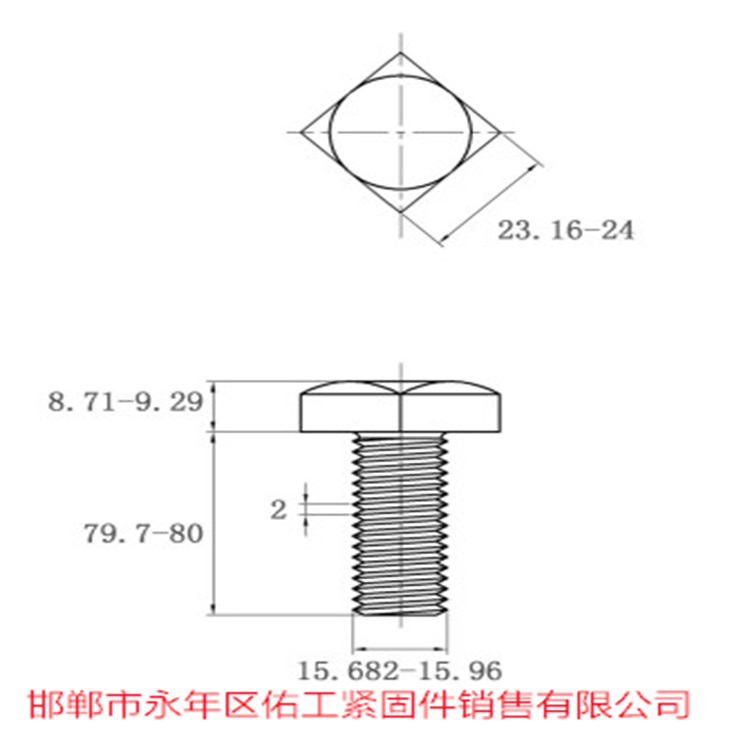

M16（方頭對邊 24mm）

方頭對邊達到 24mm，頭部厚度近 9mm，抗扭能力顯著增強，預緊力約 35 ~ 55 kN。

典型應用場景：

· 建筑鋼結構的次梁與主梁連接節點

· 橋梁工程中護欄立柱的底座固定

· 重型輸送機驅動裝置的安裝螺栓

· 壓力機、剪板機等鍛壓機械的地腳螺栓

· 港口機械（門機、岸橋）的軌道壓板

總長相比 該規格更側重"短粗"受力設計，適合厚實基座的固定。

3.4 重型規格：M20、M24 與 M30

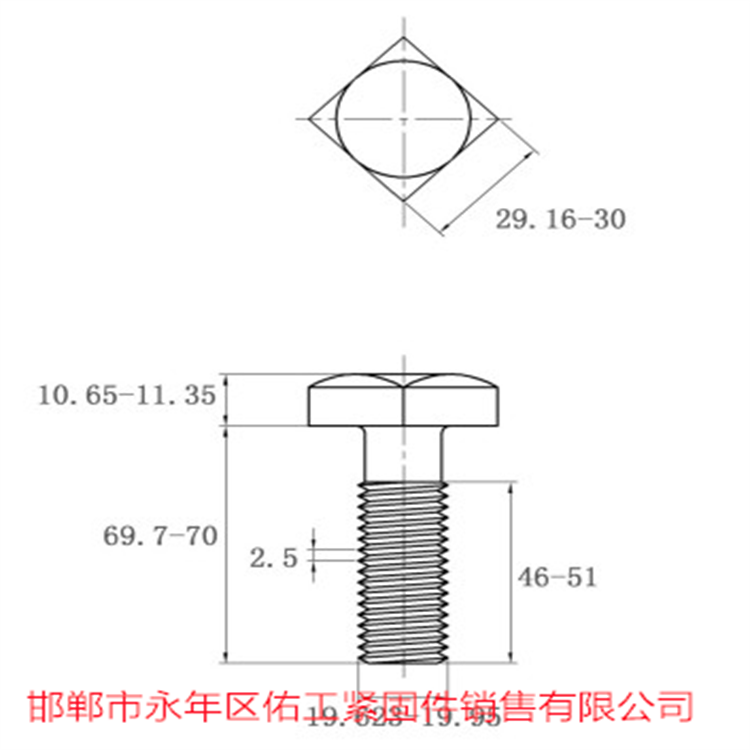

M20（方頭對邊 30mm）

該規格有些型號采用半牙設計（螺紋段 46 ~ 51mm），光桿段用于承受剪切力，預緊力約 55 ~ 85 kN。

典型應用場景：

· 大型鋼結構的主節點連接（如廠房鋼架節點）

· 起重機械的卷?yè)P(yáng)機底座固定

· 礦山破碎機、球磨機的地腳螺栓

· 大型風機、泵組的電機底座

· 船舶甲板設備（絞盤、錨機）的安裝

半牙設計的工程意義： 總長中約 20mm 為光桿，當連接件之間存在剪切力時，光桿段比螺紋段抗剪能力高出約 30%，是工程中的關鍵安全考量。

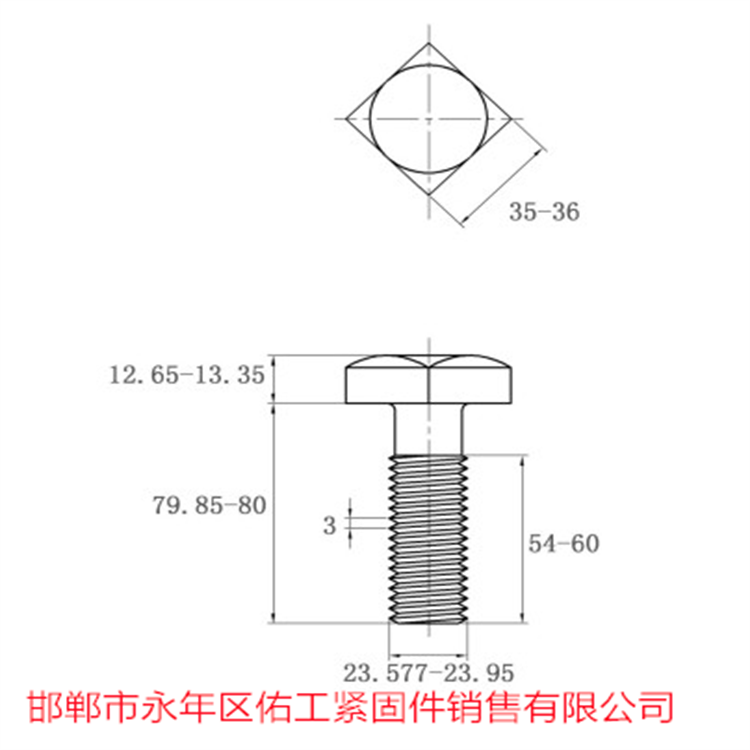

M24（方頭對邊 36mm）

方頭對邊 36mm，頭部厚度超 13mm，預緊力約 80 ~ 120 kN。

典型應用場景：

· 大型塔吊的基礎節連接

· 橋梁支座（板式橡膠支座、盆式支座）的錨固螺栓

· 大跨度網架結構的球節點連接

· 重型壓力容器（換熱器、反應器）的支座固定

· 水電站閘門啟閉機的基座螺栓

總長適合穿過較厚的連接法蘭或基座，半牙設計確保剪切面落在光桿段。

M30（方頭對邊 46mm）

系列中最大規格，方頭對邊 46mm，頭部高度超 17mm，螺紋段 預緊力約 120 ~ 180 kN。

典型應用場景：

· 大型橋梁的支座錨固與伸縮縫連接

· 風電塔筒的法蘭連接螺栓（塔筒段之間）

· 大型鍛壓機（萬噸級）的機架緊固

· 船舶主機（柴油機）的底座地腳螺栓

· 大型游樂設施（摩天輪、過山車）的主結構連接

四、材質與性能等級搭配指南

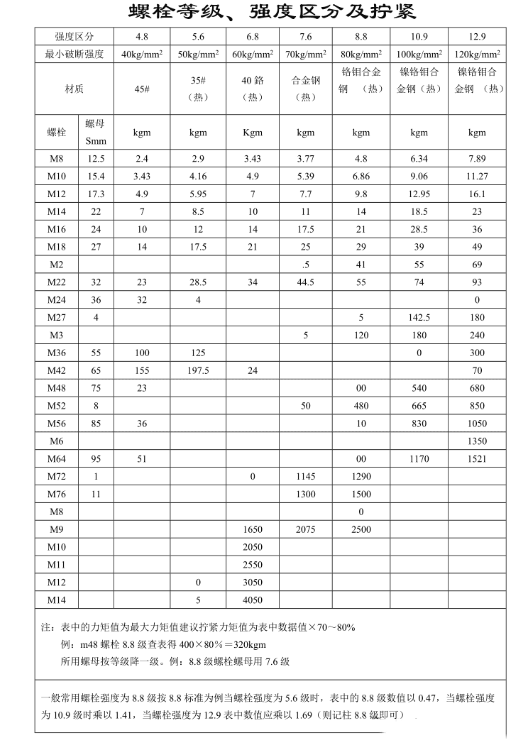

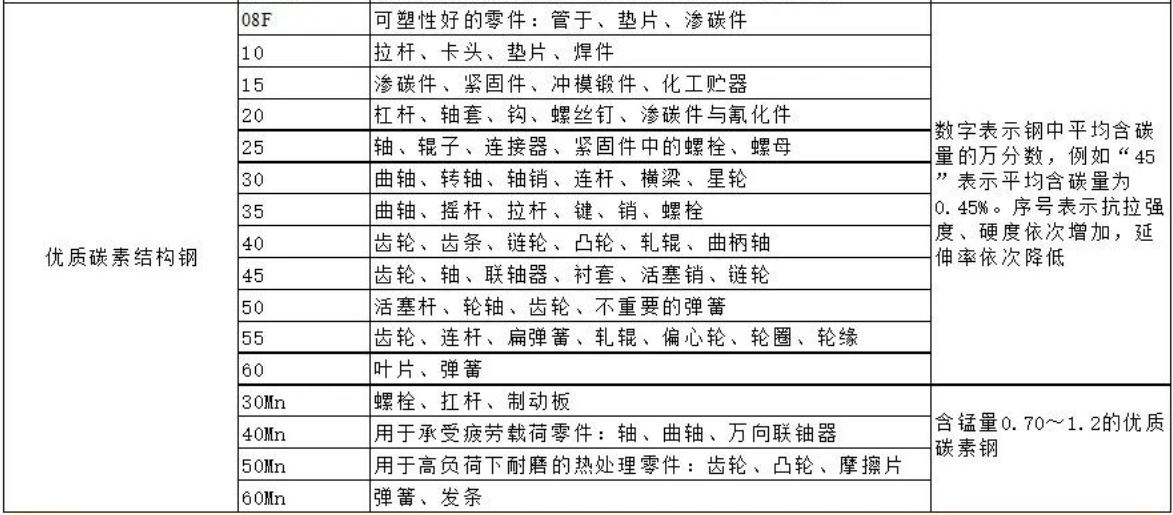

4.1 常見材質與性能等級對照

4.2 規格與材質的推薦搭配

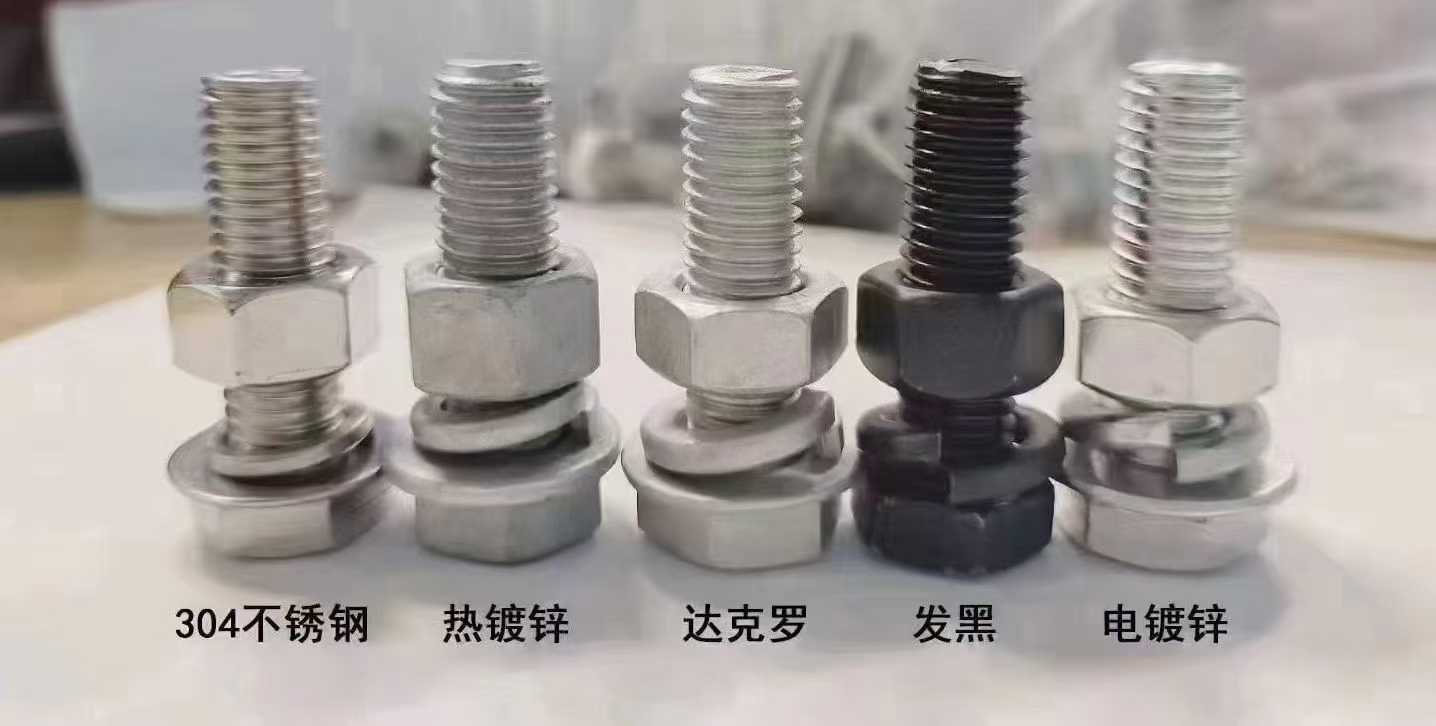

4.3 表面處理方式對比

五、選型決策流程

在實際工程中，選擇四方螺栓的規格可參考以下邏輯步驟：

1. 確定使用場景與工況條件

2. 估算工作載荷（軸向拉力 + 橫向剪切力）

3. 計算所需螺紋直徑，選定規格（M8 ~ M30）

4. 根據工況環境選擇材質與性能等級

· 一般室內：45#鋼 / 6.8 級 + 發黑

· 重載沖擊：40Cr / 8.8 ~ 10.9 級 + 鍍鋅

· 腐蝕環境：不銹鋼 / A2-70

· 高溫工況：35CrMo / 10.9 級 + 磷化

5. 確認方頭尺寸是否滿足扳手操作空間

6. 根據連接厚度確定螺栓總長

7. 判斷是否需要半牙設計（有剪切力時選用半牙）

8. 最終確定完整型號

5.1 選型速查表

六、安裝與使用注意事項

6.1 扭矩控制

四方螺栓的方頭設計可承受較大扭矩，但仍需遵循合理的擰緊規范：

· M8 ~ M12 規格：使用扭矩扳手，按性能等級對應的推薦扭矩值擰緊

· M16 ~ M20 規格：建議分 2 ~ 3 次逐步施加扭矩

· M24 ~ M30 規格：必須使用液壓扭矩扳手或倍增器，嚴禁用加長套管野蠻操作

6.2 墊圈選用

· 平墊圈：分散壓力，保護連接件表面，所有規格均應配用

· 彈簧墊圈：防松，適用于有振動工況的連接

· 方頭螺栓配合方孔墊圈可防止螺栓轉動，便于單側操作

6.3 定期檢查

· 重要連接節點應定期檢查螺栓松動情況

· 承受交變載荷的螺栓（如風電塔筒）需按周期進行扭矩復緊

· 腐蝕環境中的螺栓應定期檢查表面銹蝕情況

七、總結

四方螺栓以其方頭設計帶來的高扭矩承載能力和抗打滑特性，在從輕型電氣設備到超重型風電裝備的廣闊領域中發揮著重要作用。本指南涵蓋的 M8 至 M30 共 7 個規格，基本覆蓋了工業應用中 90% 以上的使用需求。

選型的核心原則可概括為：

· 按載荷選直徑：輕載選 M8 ~ M10，中載選 M12 ~ M16，重載選 M20 ~ M30

· 按厚度選長度：螺栓總長 = 被連接件總厚度 + 墊圈厚度 + 螺母高度 + 2 ~ 3 牙露出

· 按剪切選牙型：有橫向剪切力時，必須選半牙螺栓

· 按環境選處理：室內發黑，室外鍍鋅，腐蝕環境用不銹鋼

· 按安全選等級：一般用途 4.8 ~ 6.8 級，重要結構 8.8 級，關鍵安全件 10.9 級以上

—— 本文數據來源于邯鄲市永年區佑工緊固件銷售有限公司產品介紹
