吊索具：DIN580 與 DIN582 不銹鋼吊環螺釘/螺母參數表

瀏覽次數：165 發布時間：2026-06-28

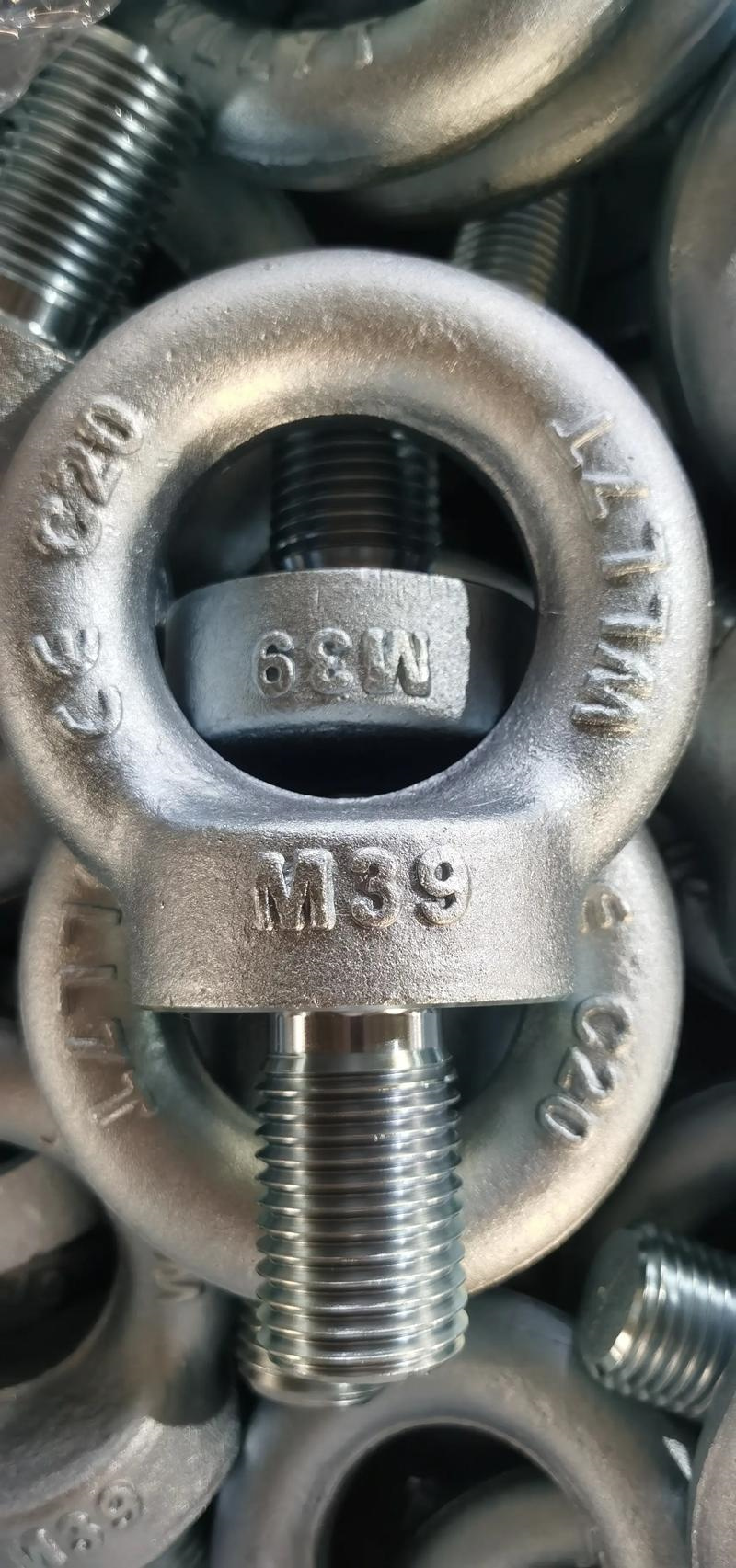

一、DIN580 不銹鋼吊環螺釘參數表

DIN580 是德國標準化學會發布的吊環螺釘標準，與國標 GB/T 825 等效，廣泛用于起重吊裝、設備搬運等場景。材料為不銹鋼（通常為 304 或 316），具有良好的耐腐蝕性能。

參數

代號

M6

M8

M10

M12

M16

M20

螺紋規格

d

M6-1.0

M8-1.25

M10-1.5

M12-1.75

M16-2.0

M20-2.5

吊環外徑

OD

25.3~27.3

33.5~35.5

41.2~43.2

50.3~52.3

58.3~60.3

65.6~67.6

吊環內徑

d0

15~17

19~21

24~26

28.9~30.9

32.5~34.5

37.9~39.9

總高度

hg

26.3~28.3

34~36

42~44

51.5~53.5

59~61

66.6~68.6

六角臺高度

k

4.7~6.7

5.2~7.2

6.8~8.8

9.6~11.6

12~14

11.5~13.5

螺紋長度

b

12.6~14.6

15~17

16.2~18.2

19.4~21.4

25~27

28~30

環厚（側面）

h

4~6

6.2~8.2

7~9

9.6~11.6

11.9~13.9

12.9~14.9

六角臺寬度

dk

14.4~16.4

18.2~20.2

22.3~24.3

26.2~28.2

30.5~32.5

34.6~36.6

臺底至螺紋端余量

a

max 2.5

max 2.5

max 3

max 3.5

max 4

max 5

單位：毫米。所有尺寸均為公差范圍（或上限值），生產檢驗時在此范圍內即合格。微信搜索公眾號：佑工緊固件 緊固件知識全知道

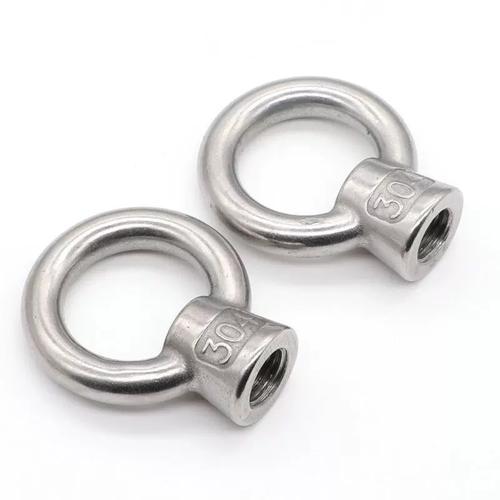

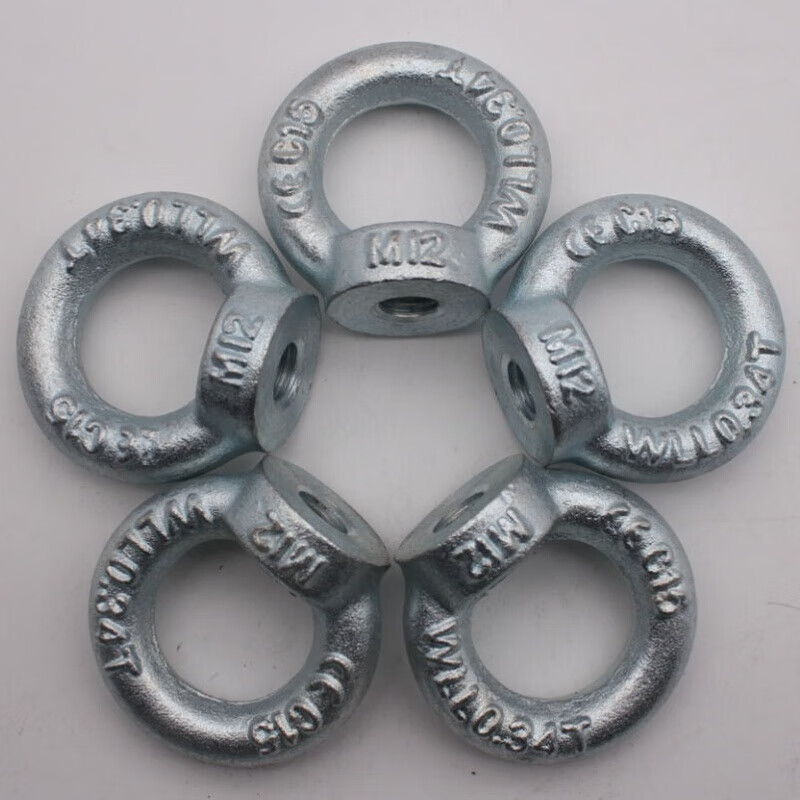

二、DIN582 不銹鋼吊環螺母參數表

DIN582 是德國標準化學會發布的吊環螺母標準，與 DIN580 吊環螺釘對應，兩者配合使用。DIN582 為螺母形式，底部為內螺紋（螺紋孔），可直接擰在螺桿或吊環螺釘上使用。

參數

代號

M6

M8

M10

M12

M16

M20

螺紋規格

d

M6-1.0

M8-1.25

M10-1.5

M12-1.75

M16-2.0

M20-2.5

吊環外徑

OD

26.2~28.2

33.2~35.2

40.7~42.7

50.5~52.5

58.5~60.5

67.5~69.5

吊環內徑

d0

15.5~17.5

19.1~21.1

23.5~25.5

28.2~30.2

32.5~34.5

37.6~39.6

總高度

hg

26.3~28.3

33.6~35.6

41~43

49.3~51.3

58~60

67~69

基座高度

k

5~7

7.1~9.1

8.9~10.9

10~12

11.9~13.9

14.6~16.6

基座寬度

dk

14.5~16.5

17.8~19.8

22.2~24.2

26.5~28.5

30.7~32.7

37~39

環厚（側面）

h

4.2~6.2

5.9~7.9

7.2~9.2

10.2~12.2

12~14

14~16

單位：毫米。所有尺寸均為公差范圍，生產檢驗時在此范圍內即合格。




三、DIN580 與 DIN582 對比說明

對比項

DIN580 吊環螺釘

DIN582 吊環螺母

螺紋形式

外螺紋（螺桿）

內螺紋（螺紋孔）

適用范圍

擰入設備螺紋孔

擰在螺桿或吊環螺釘上

外形結構

環形 + 六角臺 + 螺桿

環形 + 基座 + 內螺紋孔

對應規格

尺寸可配套使用

尺寸可配套使用



四、注意事項

1. 以上參數均依據 DIN580 / DIN582 標準圖紙?zhí)崛。叽鐔挝粸楹撩祝?/span>mm）。

2. 標注的公差范圍表示合格產品的允許尺寸波動區間，加工和檢驗時應以此為準。

3. 螺紋規格均為公制粗牙普通螺紋，螺距分別為：M6-1.0、M8-1.25、M10-1.5、M12-1.75、M16-2.0、M20-2.5。

4. 不銹鋼材質（304 / 316）具有優良的耐腐蝕性能，適用于潮濕、戶外、食品醫藥等對防腐有要求的場合。

5. 起重吊裝使用時，應嚴格按照額定載荷選用對應規格，嚴禁超載使用。




五、參考載重與使用場景

5.1 DIN580 吊環螺釘額定載荷（軸向垂直起吊）

DIN580 標準規定安全系數為 4:1（最小破斷力為額定工作載荷的 4 倍），試驗載荷為工作載荷的 2 倍。不銹鋼材質（A2/A4 系列）的額定載荷與碳鋼相同。

規格

額定載荷 WLL（kg）

軸向最小破斷力（kN）

橫向最小破斷力（kN）

M6

90

—

—

M8

140

—

—

M10

230

—

—

M12

340

—

—

M16

700

—

—

M20

1200

70.6

35.3

注：M20 以上規格的破斷力數據依據 DIN 580:2024-05 標準。表中額定載荷為單只軸向垂直起吊值。碳鋼（C15E）與不銹鋼（A2/A4）在 DIN580/DIN582 標準下額定載荷相同，因標準以模鍛工藝和產品幾何尺寸為基準，而非材料抗拉強度等級。


5.2 DIN582 吊環螺母額定載荷（軸向垂直起吊）

DIN582 吊環螺母與 DIN580 吊環螺釘對應規格的額定載荷一致，安全系數同樣為 4:1。


規格

額定載荷 WLL（kg）

M6

90


M8

140



M10

230


M12

340


M16

700


M20

1200

5.3 載荷方向與安全系數

6. 1.軸向起吊（0°）：額定載荷 100%，即表中數值。

7. 2.45° 方向起吊：承載能力降至軸向的 72%。

8. 3.60° 方向起吊：承載能力降至軸向的 50%。

9. 4.側向起吊（90°）：承載能力僅為軸向的 25%~30%，應盡量避免。

10. 5.雙螺釘起吊：額定載荷為單只的 50%（即兩只合計等于單只的載荷）。

5.4 典型使用場景

規格

適用場景

典型設備/對象

M6

輕型設備、儀器儀表

小型電機、泵體、控制柜（≤90kg）

M8

中小型設備

中型電機、減速機、機床附件（≤140kg）

M10

中型設備

壓縮機、風機、小型機床（≤230kg）

M12

中型偏重設備

中型泵組、齒輪箱、模具（≤340kg）

M16

重型設備

大型電機、壓力機、重型模具（≤700kg）

M20

大型設備

大型泵組、壓縮機、發電設備（≤1200kg）

5.5 使用注意事項

11. 1.安裝要求：吊環螺釘/螺母必須完全旋入，使支撐面與被連接面緊密貼合，不允許使用工具扳緊。

12. 2.螺紋孔深度：須保證吊環法蘭完全貼合基體表面，螺紋旋入深度應 ≥ 1 倍螺紋直徑。微信搜索公眾號：佑工緊固件  緊固件知識全直達

13. 3.配對使用：兩吊環平面夾角應控制在 ±5° 以內（可通過墊片調整）。

14. 4.溫度范圍：-20°C ~ +200°C，超出此范圍需重新評估載荷。

15. 5.定期檢查：每 12 個月至少檢查一次，重點檢查螺紋磨損/腐蝕、環體變形（d4 偏差 ≤ 0.5%）、表面裂紋等。

16. 6.禁用情形：禁止用于沖擊載荷、個人防護裝備（PPE）系統、超過 200°C 高溫環境。

17. 7.不銹鋼特性：不銹鋼吊環螺釘/螺母具有優良的耐腐蝕性能，適用于潮濕、戶外、食品醫藥、海洋工程等對防腐有要求的場合。常用材質為 304（A2）和 316（A4），其中 316 含鉬元素，耐氯離子腐蝕能力更強，適合海水環境。安裝時建議使用潤滑劑（如二硫化鉬）防止螺紋鎖死。

18. 8.碳鋼與不銹鋼載荷差異說明：雖然 DIN580/DIN582 標準規定的額定載荷對碳鋼和不銹鋼統一，但實際工程中需注意：

19. - 不銹鋼（304 A2-70 / 316 A4-80）的抗拉強度（520~800 MPa）通常高于普通碳鋼（C15E 約 400~600 MPa），從材料強度角度不銹鋼的承載余量更大。

20. - 不銹鋼的屈服比（屈服強度/抗拉強度）較低，塑性更好，在超載時變形預警更明顯，安全性更高。

21. - 不銹鋼的疲勞性能優于碳鋼，適合頻繁吊裝場景。

22. - 碳鋼在鍍鋅處理后耐腐蝕性可滿足一般室內環境，但不銹鋼（尤其是 316）在潮濕、海洋、化工等腐蝕性環境中具有不可替代的優勢。

23. -選型建議：同等規格下，不銹鋼吊環/螺母的額定載荷與碳鋼一致，但實際安全余量更大。如果使用環境腐蝕性較強，優先選擇不銹鋼；如果僅用于室內干燥環境，碳鋼鍍鋅是更經濟的選擇。
